基于PHOTOMOD土方量計算方案
PHOTOMOD中國
龍8國際（上海）信息技術有限公司
作者：石文海
概述：本文提供的土方量計算方案是基于PHOTOMOD中自帶的土方量計算方法進行的土方量計算；通過PHOTOMOD對土方量計算區域的航攝影像進行空三加密出高精度成果，基于空三成果提取點云數據，利用點云數據構DEM，從而利用DEM通過PHOTOMOD自帶的計算土方量工具計算出需要區域的土方量（DEM/DTM法）。
實例
一、PHOTOMOD空三加密出高精度數據
測區概況

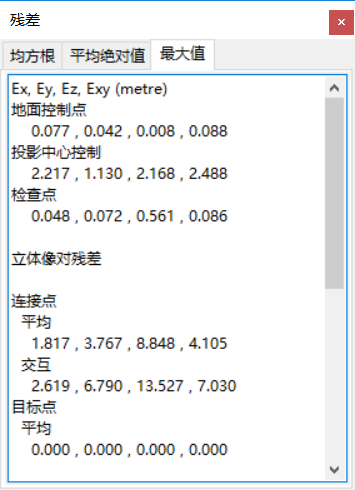

空三加密并平差后，控制點和檢查點精度達到要求，保存平差結果。
二、生成DEM
①計算點云
在PHOTOMOD里，菜單“地形”—“點”—“自動計算點”，點云的提取的格網步長（距離），可根據測區具體情況設置。平坦區域5m—10m；地形起伏大的區域1m—3m，或者更小，但要注意不能小于地面分辨率就行。

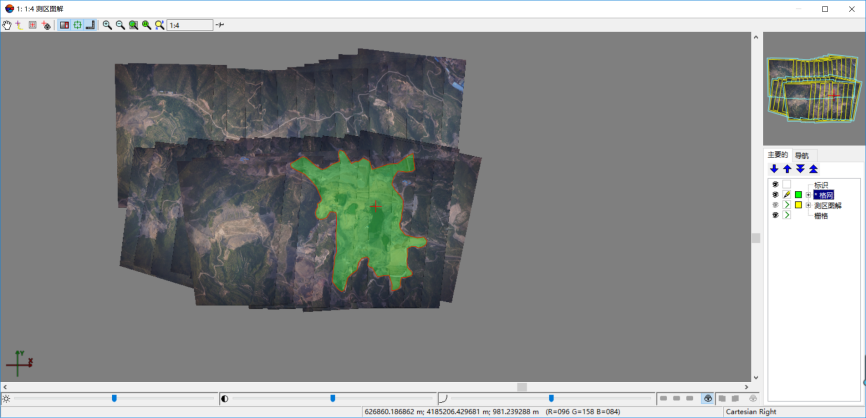

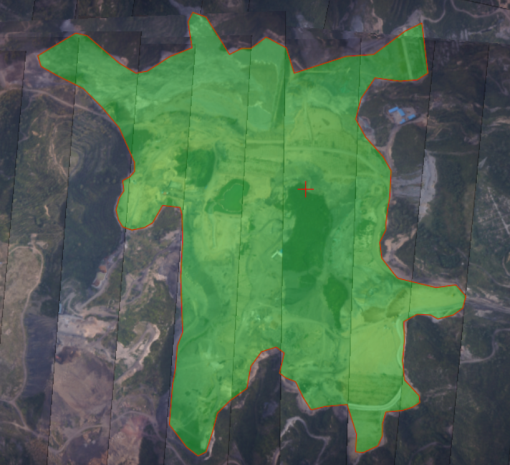

選取格網區域（即土方量計算區域）

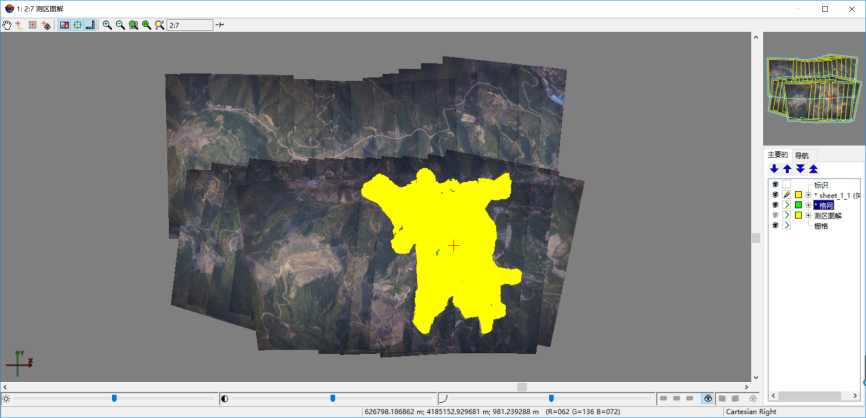

提取點云結果
②由點云構TIN

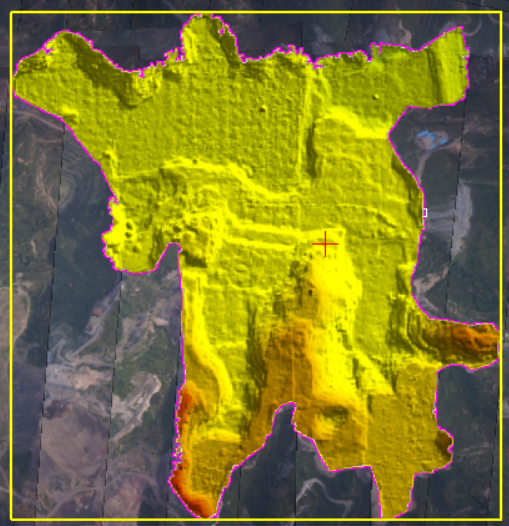

③由TIN生成DEM
三、由DEM計算土方量

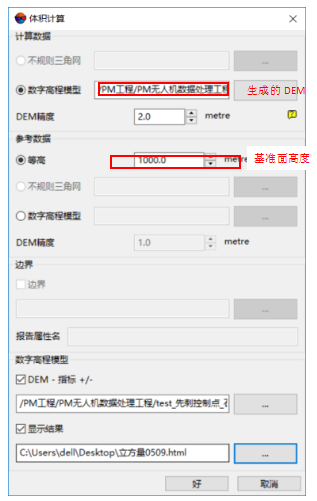

在“地形”—“數據高程模型”—“計算立方量”，彈出“體積計算窗口”
土方量計算結果
路堤體積：高于1000米高程的土方量；挖方：低于1000米高程的土方量；體積變化絕對值：=路堤體積+挖方；目標區域：測區總面積。

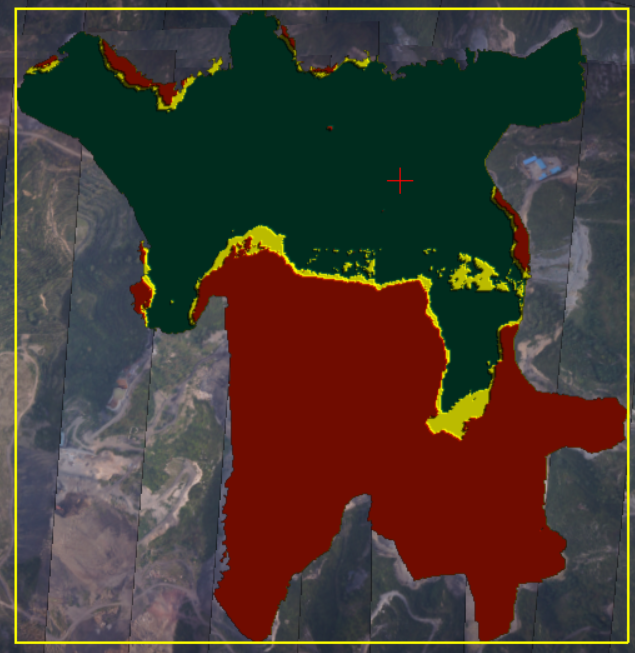

下圖是計算立方量后的效果圖，分成3層：暗水色為低于1000米區域，黃色為1000米區域，紅色為高于1000米區域。
